產品描述

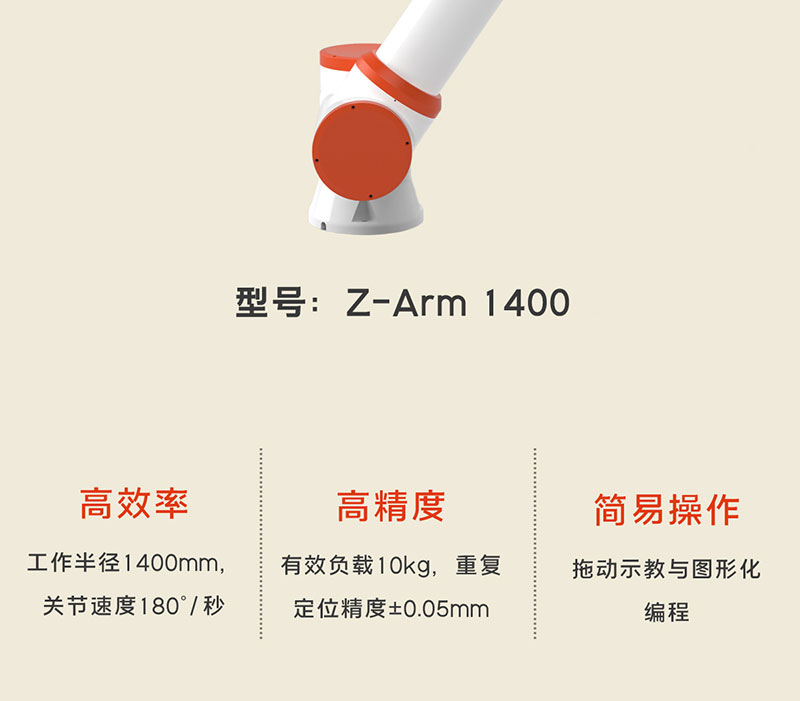

Z-Arm S1400 核心參數
| ±0.05mm | 10Kg |
| 重復定位精度 | 最大負載 |
| 1400mm | ? ? ?180°/s |
| 臂展 | ? ? ? ?關節最大速度 |

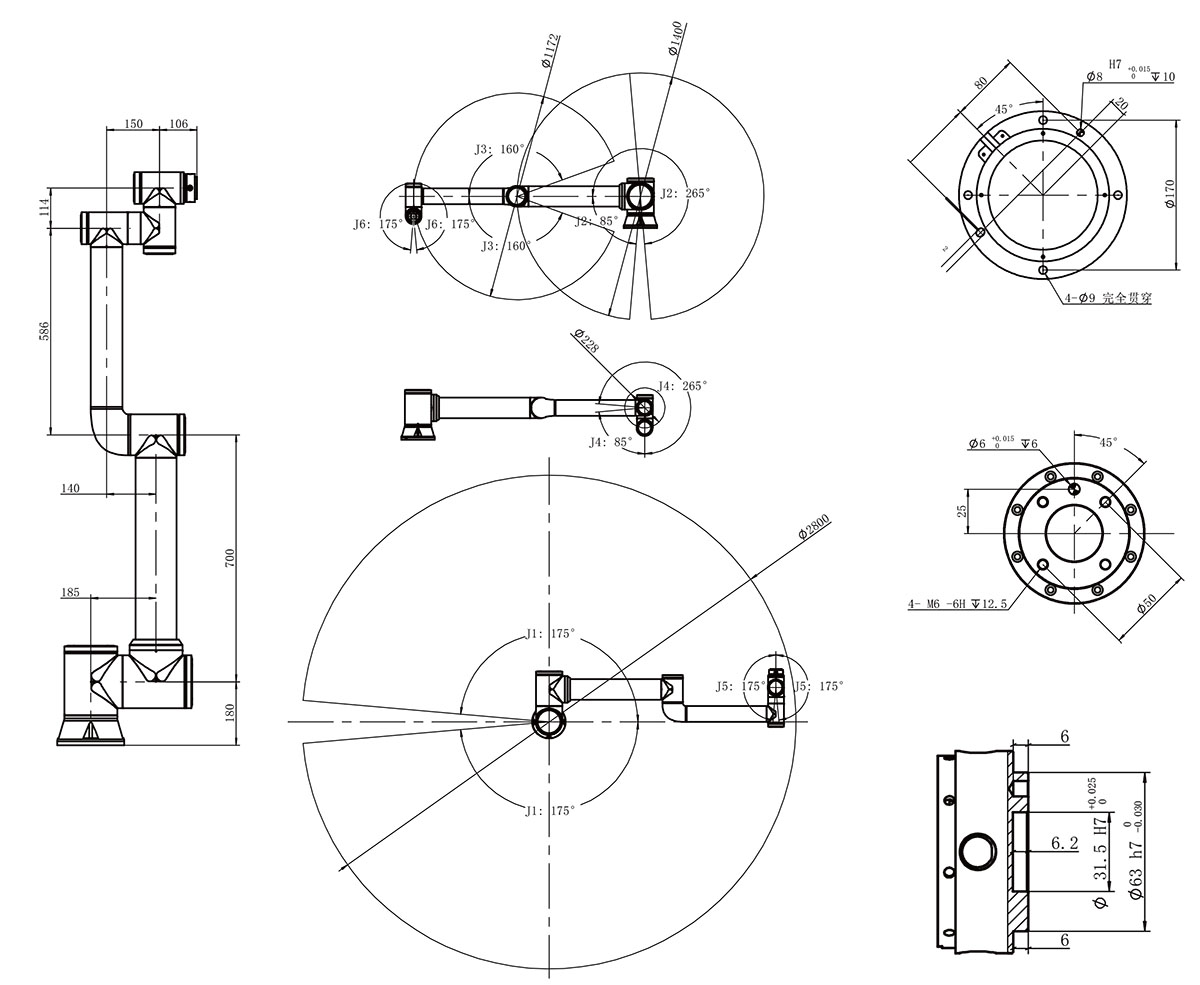

| *范圍尺寸圖 |
 |
規格參數
| 詳情 |
| 重量 | ≈40kg |
| 有效負載 | 10kg |
| 工作半徑 | 1400mm |
| 關節活動范圍 軟件限位極限 | 1軸：±175°;? 2軸：+85°，-265°;? 3軸：±160°; 4軸：+85°，-265° 5; 軸：±175°;? 6軸：±175° |

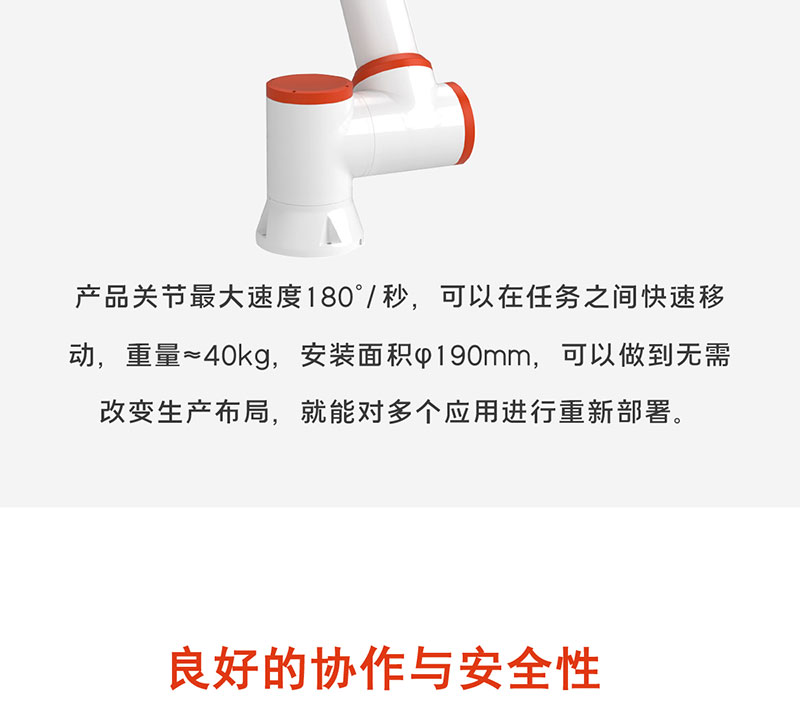

| 關節最大速度 | 180°/s |
| 重復定位精度 | ±0.05mm |
| 安裝面積 | φ190mm |
| 控制箱尺寸 | 342*260*90mm（不含凸起物） |
| 自由度 | 6 |
| 末端I/O端口 | 數字輸入：2 數字輸出：2 模擬輸入：1 模擬輸出：1 |
| 控制箱I/O端口 | 數字輸入：16 數字輸出：16 模擬輸入：2 模擬輸出：2 |
| I/O電源 | 24V/1.5A |
| 通訊 | Ethernet、TCP/IP、485通信 |
| 噪聲 | ＜65dB |
| 防護等級 | IP54 |
| 協調操作 | 具有碰撞檢測功能，允許自定義碰撞等級 |
| 供電 | 220V/50HZ |
| 使用環境 | ·遠離振動，且振動強度不高于 0.5G ·遠離腐蝕性氣體、液體及爆炸性氣體 ·避免塵土、煙霧及水 ·避免設備在電流的不穩定條件下工作 |
| 使用溫度范圍 | 0~45℃ |
| 使用濕度范圍 | 20~80%RH（不結露） |
資料下載
Z-Arm S1400 核心參數
| 產品型號 | Z-Arm S1400 | |
| 重量 | 約等于40KG | |
| 軸數 | 6 | |
| 有效負載 | 10KG | |
| 工作半徑 | 1400mm | |
| 一軸旋轉范圍 | ±175° | |
| 二軸旋轉范圍 | －265°,＋85° | |
| 三軸旋轉范圍 | ±160° | |
| 四軸旋轉范圍 | －265°,＋85° | |
| 五軸旋轉范圍 | ±175° | |
| 六軸旋轉范圍 | ±175° | |
| 關節速度 | ±180°/s | |
| 重復定位精度 | ±0.05mm | |
| 安裝面積 | 190mm | |
| 防水等級 | IP54 | |
| 聲音等級 | 小于65dB | |
| 末端數字量I/O接口 | 數字量輸入（隔離）：2 | 數字量輸出（隔離）：2 |
| 末端模擬量I/O接口 | 模擬量輸入（隔離）：1 | 模擬量輸出（隔離）：1 |
| 控制器數字量I/O接口 | 數字量輸入（隔離）：16 | 數字量輸出（隔離）：16 |
| 控制器模擬量I/O接口 | 模擬量輸入（隔離）：2 | 模擬量輸出（隔離）：2 |
| I/O電源 | 24V/1.5A | |
| 電源輸入 | 220V/50Hz | |

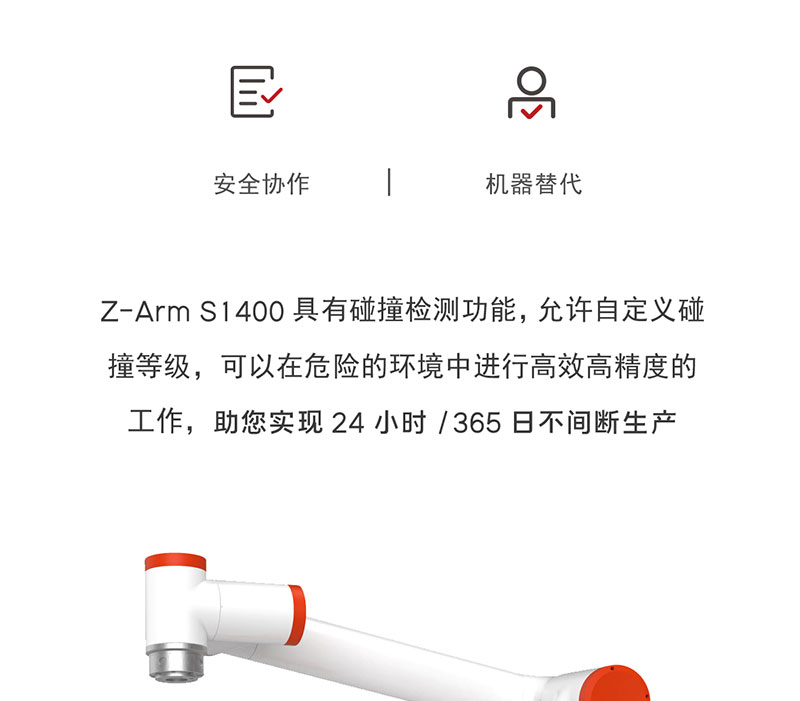

| 碰撞檢測 | 碰撞檢測，支持自定義碰撞等級 | |
| 示教方式 | 拖動示教/JOG運動 | |
| 通訊 | Ethernet、TCP/IP、485 通信 | |
| 工作環境溫度 | 0-45℃ | |
| 工作環境濕度 | 20%RH-80%RH (不結霜) | |
