- 電機功率：400W(750W)
- 絲桿外徑：20mm(25mm)
- 電機轉速：3000（rpm/min）
- 重復定位精度：±0.006mm
- 行程范圍：50-1400mm(50mm行程遞增)?
- 電機功率：400W(750W)
- 絲桿外徑：20mm(25mm)
- 電機轉速：3000（rpm/min）
- 重復定位精度：±0.006mm
- 行程范圍：50-1400mm(50mm行程遞增)?
產品描述
資料下載
產品描述
Z-Mod-HSH17 核心參數
| 400W(750W) | ? ?3000RPM |
| 電機功率 | ? ? ? 電機轉速 |
| 20mm(25mm) | ? ? ?50~1400mm |
| ?絲杠外徑 | ? ? ? ? ?行程范圍 |

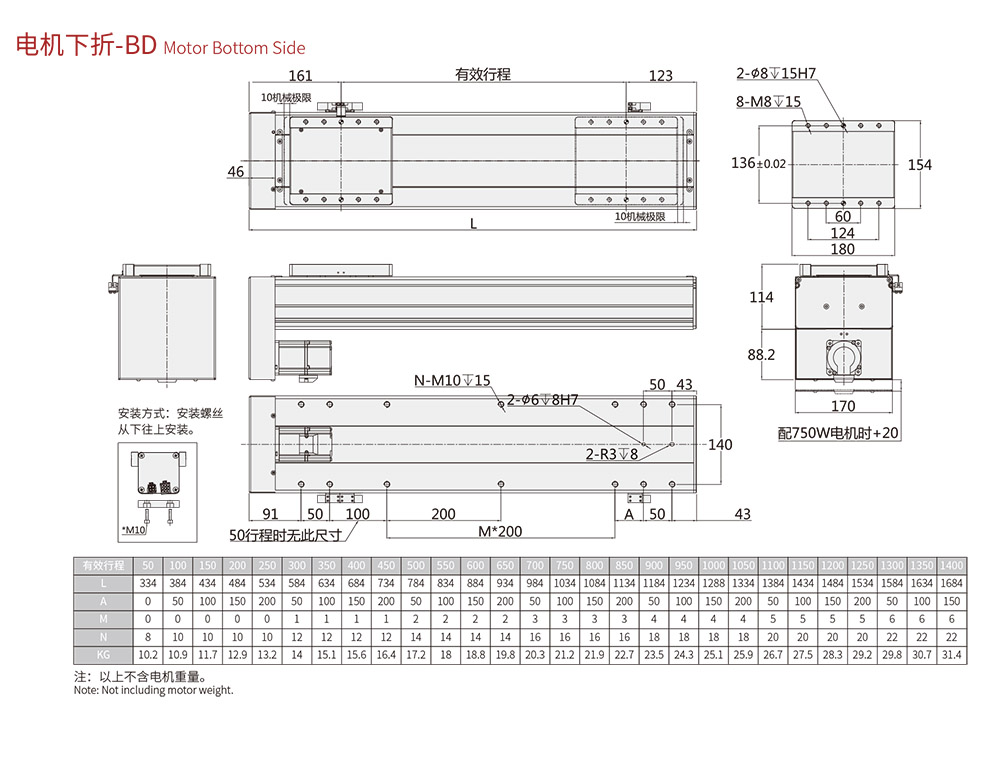

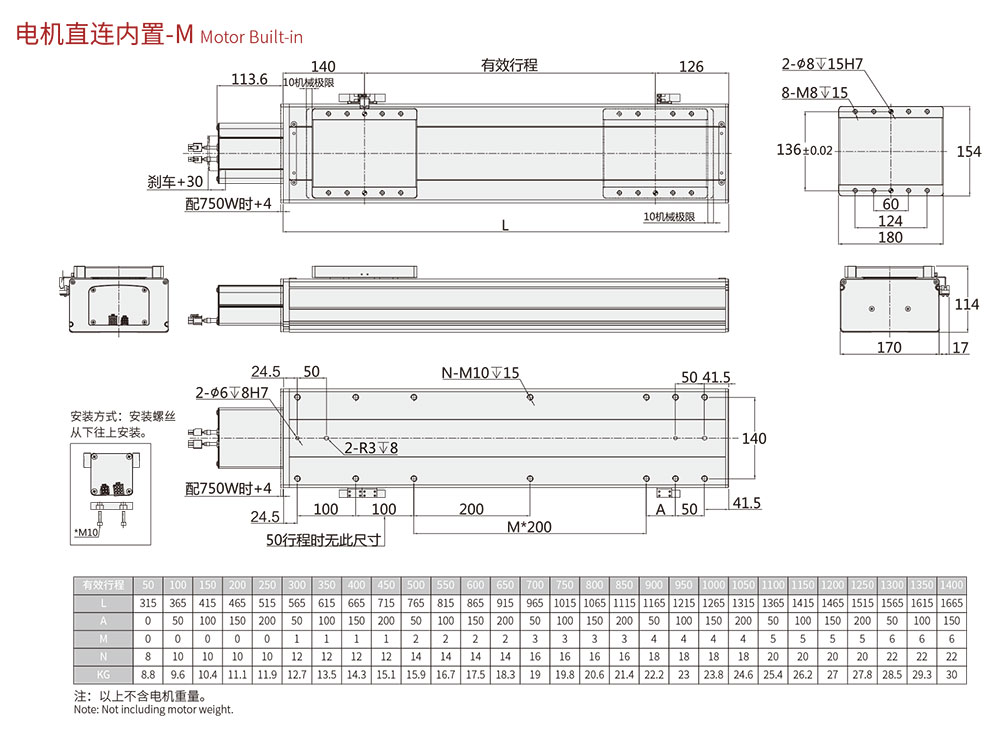

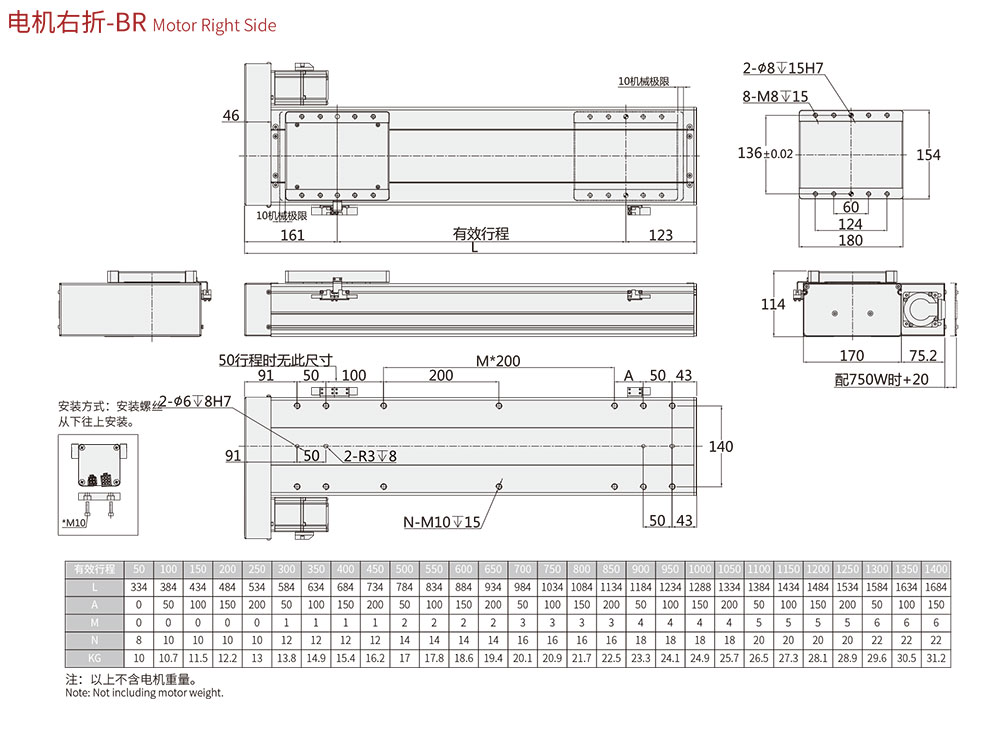

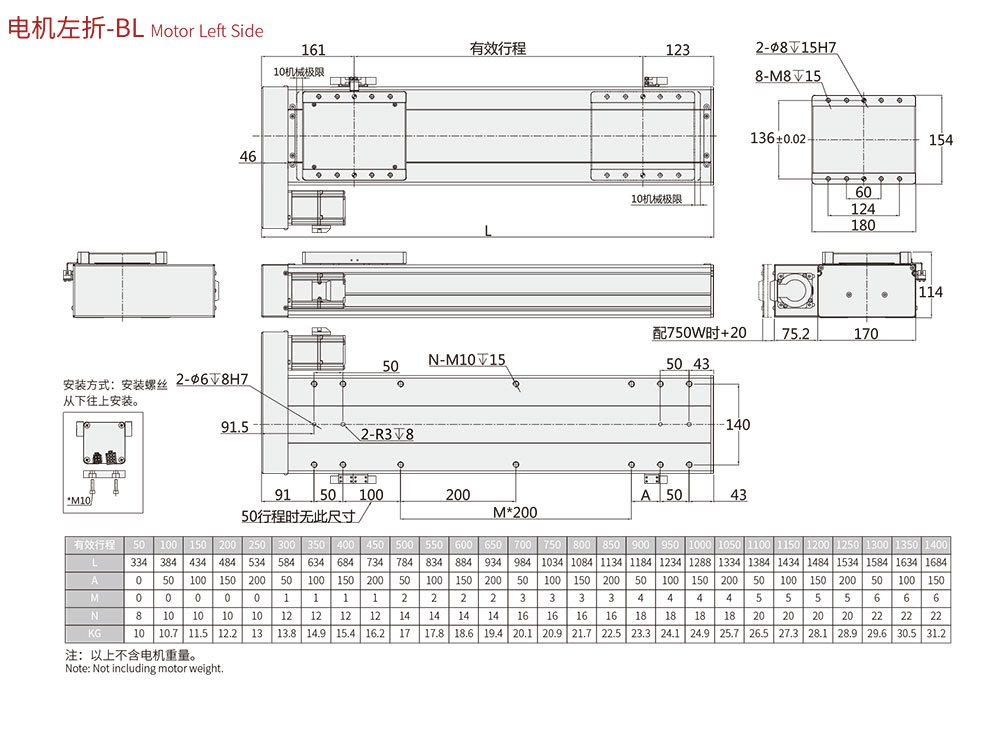

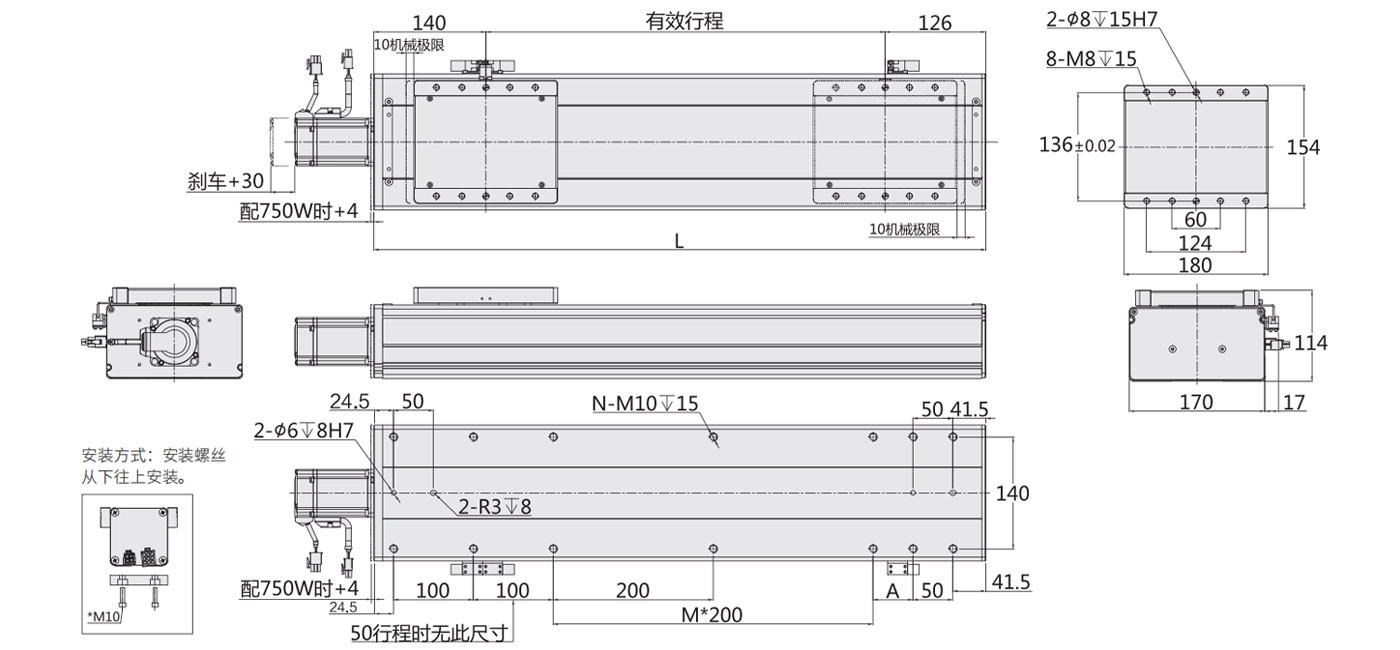

| *線框尺寸圖 |
 |

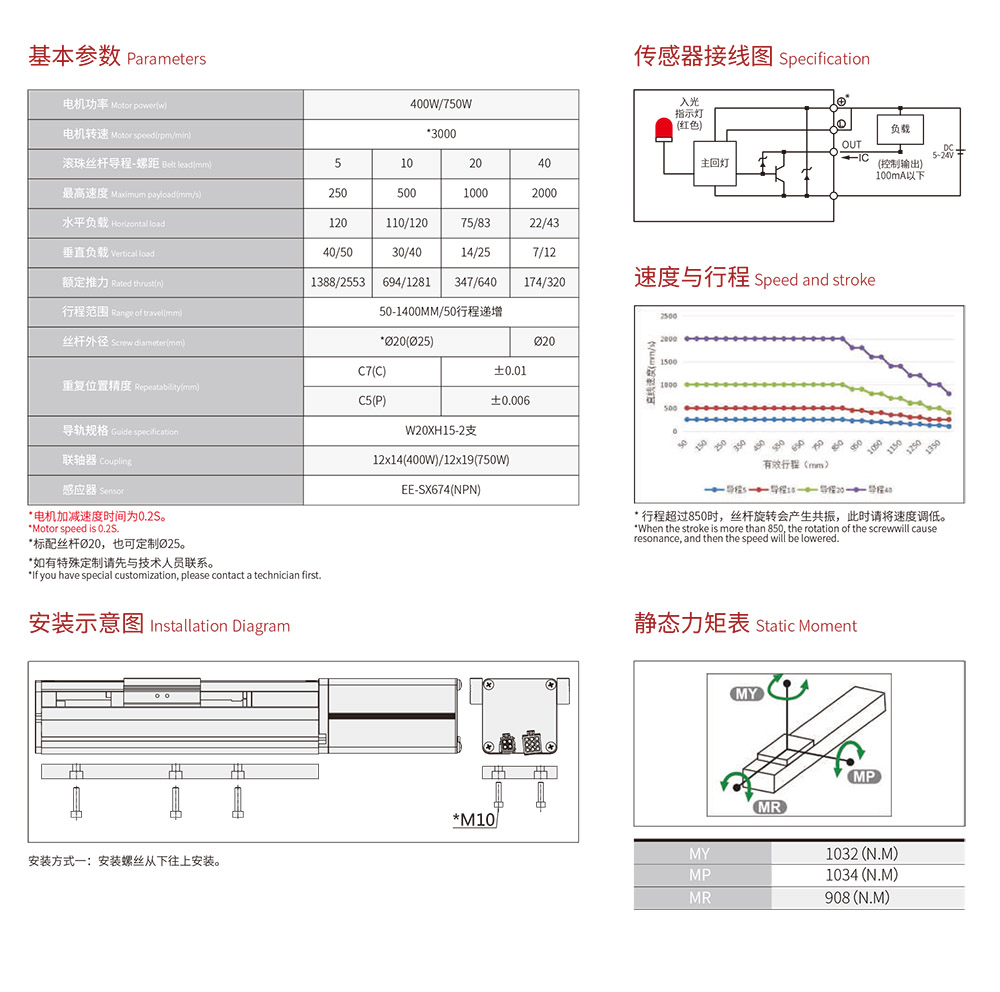

規格參數
| 型號性能 | ||||
| 電機功率 電機功率 Motor power(w)Motor power(w) | 400W(750W） | |||
| 電機轉速 Motor speed(rpm/min) | 3000 | |||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 5 | 10 | 20 | 40 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 | 2000 |
| 水平負載 Horizontal load | 120 | 100/120 | 75/83 | 22/43 |
| 垂直負載 Vertical load | 40/50 | 30/40 | 14/25 | 7/12 |
| 額定推力 Rated thrust(n) | 1388/2553 | 694/1281 | 347/640 | 218 |
| 行程范圍 Range of travel(mm) | 50-1400MM/50行程遞增 | |||
| 絲桿外徑 Screw diameter(mm) | ?20(?25) | ?20 | ||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 導軌規格 Guide specification | W20XH15-2支 | |||
| 聯軸器 Coupling | 10×14(400W)/12×19（750W） | |||
| 感應器 Sensor | EE-SX674(NPN) | |||
資料下載
Z-Mod-HSH17 核心參數
規格參數
| 型號性能 | ||||
| 電機功率 電機功率 Motor power(w)Motor power(w) | 400W(750W） | |||
| 電機轉速 Motor speed(rpm/min) | 3000 | |||
| 滾珠絲桿導程-螺距 Belt lead(mm) | 5 | 10 | 20 | 40 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 | 2000 |
| 水平負載 Horizontal load | 120 | 100/120 | 75/83 | 22/43 |
| 垂直負載 Vertical load | 40/50 | 30/40 | 14/25 | 7/12 |
| 額定推力 Rated thrust(n) | 1388/2553 | 694/1281 | 347/640 | 218 |
| 行程范圍 Range of travel(mm) | 50-1400MM/50行程遞增 | |||
| 絲桿外徑 Screw diameter(mm) | ?20(?25) | ?20 | ||
| 重復位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 導軌規格 Guide specification | W20XH15-2支 | |||
| 聯軸器 Coupling | 10×14(400W)/12×19（750W） | |||
| 感應器 Sensor | EE-SX674(NPN) | |||
