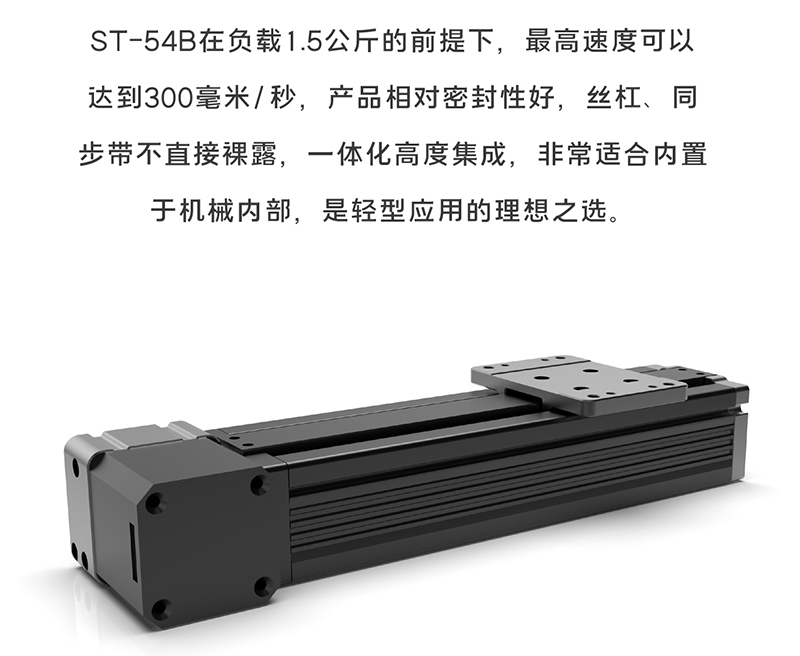

- 最高速度：水平：300mm/s(1.5kg負載)，垂直:220mm/s(1.5kg負載)

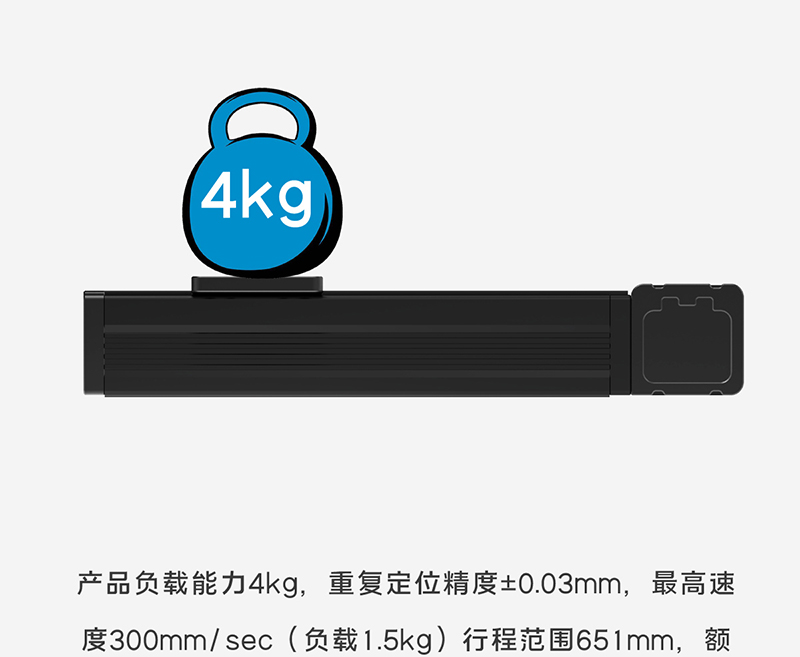

- 最大可搬重量 水平/壁掛: 4kg
- 垂直: 1.5kg
- 額定推力：30N（水平）
- 重復定位精度：±0.03mm
- 最高速度：水平：300mm/s(1.5kg負載)，垂直:220mm/s(1.5kg負載)
- 最大可搬重量 水平/壁掛: 4kg
- 垂直: 1.5kg
- 額定推力：30N（水平）
- 重復定位精度：±0.03mm

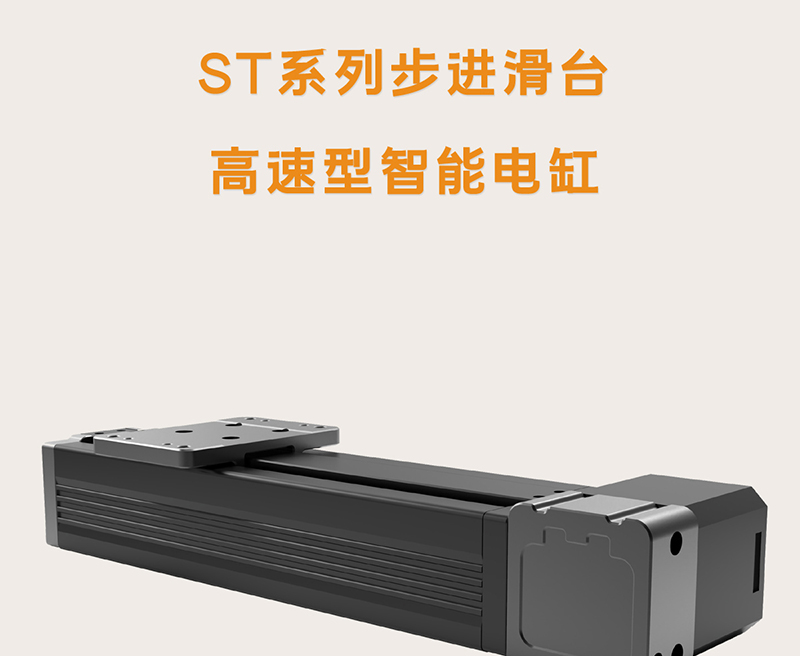

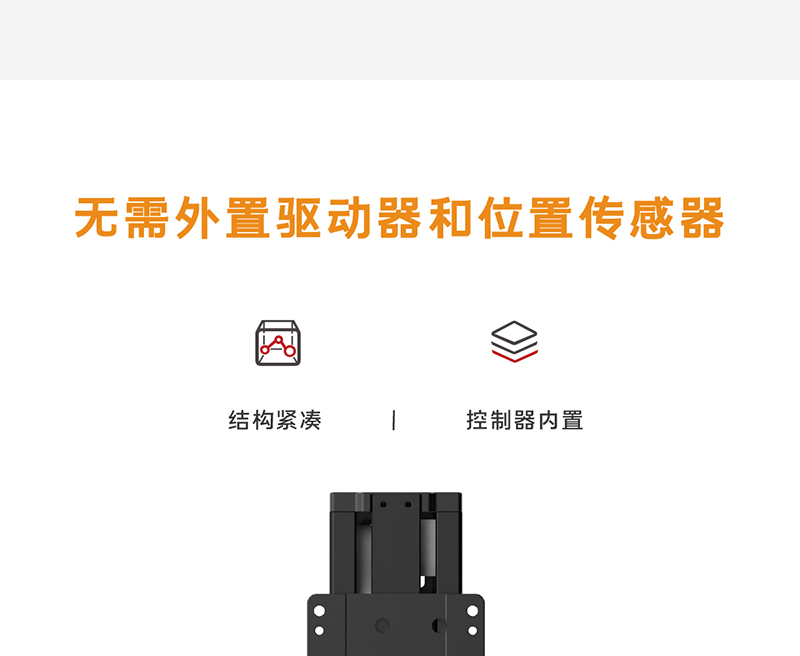

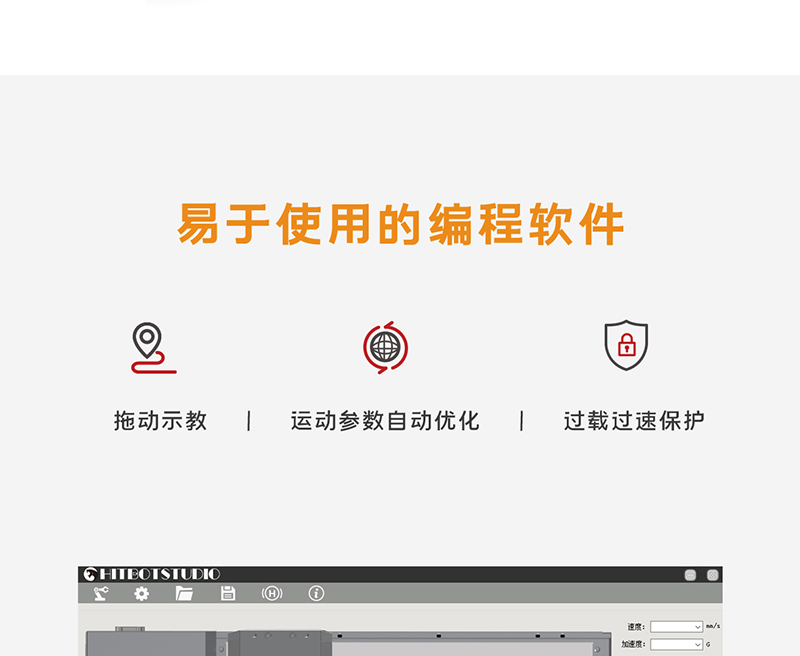

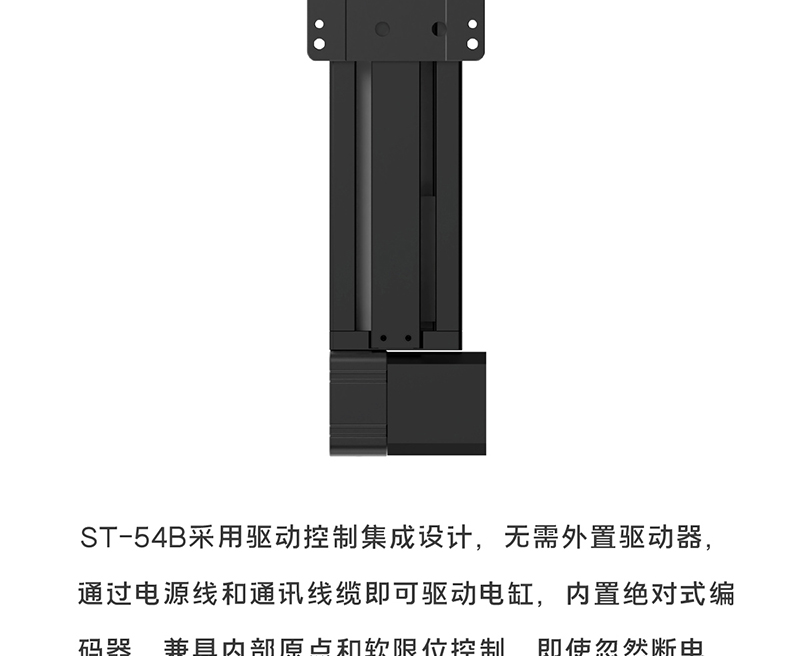

產品描述
資料下載
產品描述

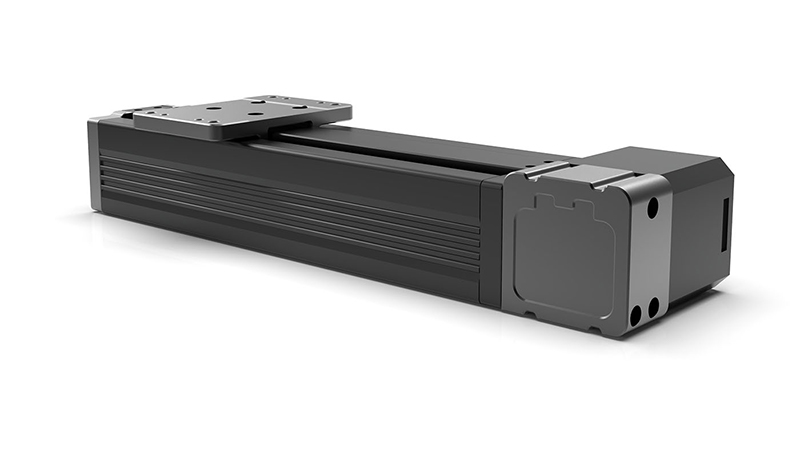

Z-Mod-ST-54B 核心參數
| 54mm | 30N (水平) |
| 導程 | 額定推力 |
| 100~500mm | 1.5KG |
| 行程范圍 | 有效負載 |
| *線框尺寸圖 |
 |
規格參數
| 型號性能 | ||||

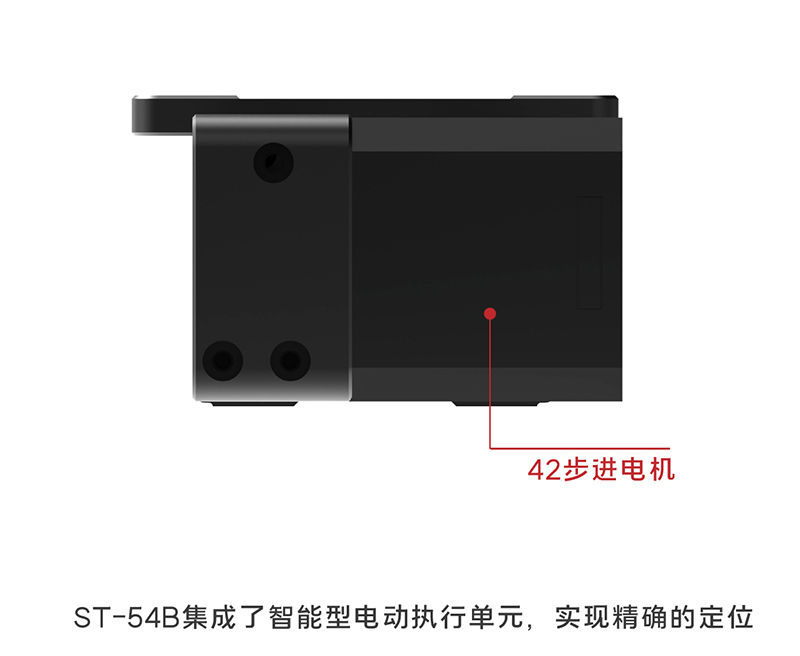

| 電機功率/電壓 | HL42CM06 (對標雷賽42CM06) | |||
| 額定扭矩( N.m ) | 參考曲線性能圖 | |||
| 導程 | 54 | |||
| 最高速度（mm/sec) | 水平：300（1.5kg?負載） | 垂直：220（1.5kg 負載） | ||
| 額定加速 | / | / | ||
| 最大可搬重量（水平/壁掛）（kg) | 4 | |||
| 垂直 | 1.5 | |||
| 額定推力（N） | 30 (水平） | |||
| 行程范圍 | 100-500 ( 100 間隔） | |||
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |||
| 注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.03mm |
| 驅動方式 | 同步帶（進口鋼絲聚氨酯） |
| 動態容許力矩（注1） | Ma:34.7N.m, Mb:34.7N.m, Mc:55.6N.m |
| 負荷允許伸出長度 | 120mm |
| 傳感器 | / |
| 感應器線纜長度 | 1.5m |
| 基座材質 | 擠壓鋁型材，黑色光澤 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(無結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | |||||
| 有效行程 | 100 | 200 | 300 | 400 | 500 |
| A | 251 | 351 | 451 | 551 | 651 |
| C | 100 | 200 | 300 | 400 | 500 |
| ?M | 2 | 4 | 5 | 7 | 8 |
| N | 6 | ?10 | 12 | 16 | 18 |
| ?質量 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 |
資料下載
Z-Mod-ST-54B 核心參數
| 步進電機規格型號 | HL42CM06(對標雷賽42CM06) | |
| 額定扭矩（N·m） | 參考曲線性能圖 | |
| 導程 | 54 | |
| 最高速度（mm/sec） | 水平：300（1.5kg負載） | 垂直：220（1.5kg負載） |
| 額定加速度 (mm/sec2) | / | / |
| 最大可搬重量 水平/壁掛 | 4 | |
| 垂直 | 1.5 | |
| 額定推力（N） | 30（水平） | |
| 行程范圍 | 100-500（100間隔） | |
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |
| 注：1G=9800mm/sec2 最高速度只做參考，負載與速度成反比。 | ||
| 重復定位精度 | ±0.03mm | |
| 驅動方式 | 同步帶（進口鋼絲聚氨酯） | |
| 動態容許力矩（注1） | Ma：34.7N·m，Mb：34.7N·m，Mc：55.6N·m | |
| 負荷允許伸出長度 | 120mm | |
| 傳感器 | / | |
| 感應器線纜長度 | 1.5m | |
| 基座材質 | 擠壓鋁型材，黑色光澤 | |
| 安裝面積精度要求 | 平面度0.05mm以下 | |
| 使用環境 | 0-40°C, 85％RH]（無結霜） | |
| 注1：行走壽命為10000km時的數值 | ||
規格參數
| 型號性能 | ||||
| 電機功率/電壓 | HL42CM06 (對標雷賽42CM06) | |||
| 額定扭矩( N.m ) | 參考曲線性能圖 | |||
| 導程 | 54 | |||
| 最高速度（mm/sec) | 水平：300（1.5kg?負載） | 垂直：220（1.5kg 負載） | ||
| 額定加速 | / | / | ||
| 最大可搬重量（水平/壁掛）（kg) | 4 | |||
| 垂直 | 1.5 | |||
| 額定推力（N） | 30 (水平） | |||
| 行程范圍 | 100-500 ( 100 間隔） | |||
| 馬達額定轉速（RPM） | 參考曲線性能圖 | |||
| 注： 1G=9800mm/sec2，最高速度只做參考，負載與速度成反比 | ||||
| 通用規格 | |
| 重復定位精度 | ±0.03mm |
| 驅動方式 | 同步帶（進口鋼絲聚氨酯） |
| 動態容許力矩（注1） | Ma:34.7N.m, Mb:34.7N.m, Mc:55.6N.m |
| 負荷允許伸出長度 | 120mm |
| 傳感器 | / |
| 感應器線纜長度 | 1.5m |
| 基座材質 | 擠壓鋁型材，黑色光澤 |
| 安裝面積精度要求 | 平面度0.05mm以下 |
| 使用環境 | 0-40℃, 85%RH(無結霜） |
| 注1：行走壽命為10000km時的數值 | |
| 尺寸圖代號說明 ? 質量； 單位：mm | |||||
| 有效行程 | 100 | 200 | 300 | 400 | 500 |
| A | 251 | 351 | 451 | 551 | 651 |
| C | 100 | 200 | 300 | 400 | 500 |
| ?M | 2 | 4 | 5 | 7 | 8 |
| N | 6 | ?10 | 12 | 16 | 18 |
| ?質量 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 |
